軟X線撮影装置

非破壊で製品や部品内部の状態を観察・確認することができます。不具合品の原因解明(破損・異常の検出)に用いられています。

仕様等

  • ・マイクロフォーカス:100kV、100μA
  • ・ミニフォーカス:150kV、3mA
  • ・検出器:アモルファス型フラットパネル
  • ・有効観察範囲 150×150mm
  • ・最大ワークサイズ:W400×D400×H400mm
  • ・最大テーブル積載荷重:40kg

ページトップへ

対応可能な試験

  • ○非破壊での内部観察(例)
  • ・新製品・材料の内部状況観察
  • ・電源コード芯線の断線
  • ・ヒューズの断線
  • ・焼損により溶融・固着した樹脂に覆われている基板の、パターン剥離や部品脱落等の異常
  • ・ビス、くぎ等、留め具の打ち込み不良
  • ・成形品内部の破損状況 など

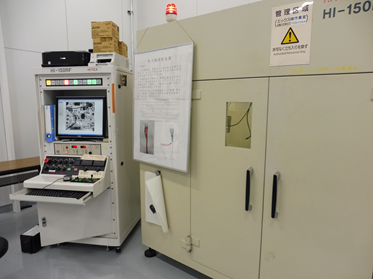

軟X線撮影装置
