事故情報特記ニュースＮｏ．７９

電子レンジ加熱式湯たんぽによる加熱時の
火傷事故の再発防止について（注意喚起）

電子レンジ加熱式湯たんぽ^注1については、近年その便利さから多用される傾向があるものの、加熱し過ぎによる火傷事故など製品事故の例が見受けられるようになってきました。このため、このたびｎｉｔｅにおいて市場に流通している同製品を購入し、加熱性能等の試験を行ったところ^注２、いくつかの製品において、加熱をし過ぎると容器の破裂や内容物の漏れ出し等により火傷の可能性があることがわかりましたので、次のとおり使用方法について注意喚起します。

1. 注１：樹脂フィルム製の袋、樹脂製ケース等に保温剤を入れたもので、電子レンジで温めて、湯たんぽ等の保温用具として使用するもの。
2. 注２：電子レンジメーカーは、電子レンジで食品以外のものを加熱しないよう、取扱説明書に記載しておりますが、今回のテスト結果では、食品以外のものを電子レンジで加熱することの是非を述べたものではありません。

注意喚起事項

1. （１）取扱い表示にあるレンジ出力及び加熱時間を必ず守って使用してください。表示よりも過剰な加熱を行うと、袋やケースが破損又は破裂し、高温の内容物が漏れ出たり、飛び散ったりして火傷の恐れがあります。
2. （２）袋が膨張した場合や内容物（ジェル又は液体）が漏れ出た場合には、直ちに電子レンジのスイッチを切り、その後十分時間を置き冷却したことを確認したうえでレンジ扉を開ける等してください。
3. （３）温かいうちの再加熱は、これを行わないか又は再加熱の際の取扱い表示がある場合はそれに従ってください。
4. （４）あたためボタンなど電子レンジの自動モードを使用すると、過剰加熱となる恐れがありますので、これを行わないでください。
5. （５）長期間の使用により、袋の強度が低下する可能性がありますので、袋に弾力性低下、き裂などが見られた場合には使用を中止してください。
6. （６）取扱い表示どおり行っても、袋（又はケース）表面が、部分的に高温（１００℃）になる場　合がありますので、電子レンジから取り出す際には注意してください。

１．経緯

電子レンジ加熱式湯たんぽについては、「電子レンジで加熱後、取り出し時に内容物が漏れて火傷した。」、「電子レンジで加熱後、取り出し時にケースが破裂、内容物が飛散し火傷した。」との事故情報が寄せられています。また、平成１８年１０月２日、経済産業省は、電子レンジ加熱式湯たんぽを使用中に容器が破損、高温の内容物が飛散し、重傷の火傷を負うとの事故を受け、当該事故品の製造事業者及び販売業者に対し消費生活用製品安全法第８３条に基づく報告徴収を行うとともに、消費者への注意喚起を行ったところです。また、当該事故品の他にも同様の製品が数多く販売されていることから、ｎｉｔｅでは、これらの製品の安全性を確認するため試買テストを実施しました。

別添

１．テスト対象製品

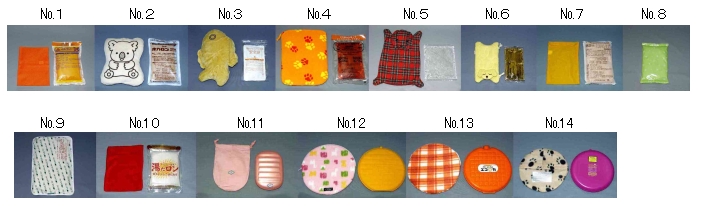

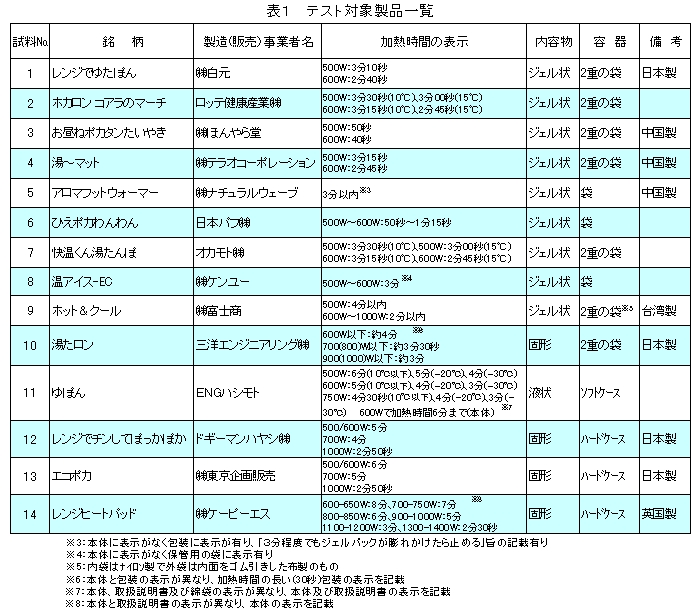

当該製品には、保温剤がビーズタイプ、ジェルタイプ、固形タイプ^※1等のものがあるが、今回のテストでは、事故の発生が報告されているジェルタイプのもの、固形タイプのもの及び液状タイプのもの１４銘柄を市場から購入^※2し、テスト対象製品とした。

1. ※１：常温で固体であるが、加熱により液化する
2. ※２：平成１８年１１月に店舗又は通信販売により購入

２．テスト項目と方法及び結果

テストは、実際の使用状況を勘案し、取扱い表示どおりの加熱を行った場合、取扱い表示よりも過剰な加熱を行った場合について、膨張、破裂等の異状及び表面温度（上下面の中央、端から1/4の６点）又は漏れた内容物の温度を調べた。
テスト条件は、試験室温度は２０±２℃とし、試料は室温から恒温槽に４時間入れ２０±０.５℃に調整した後、各テストを行った。
使用する電子レンジは、レンジ出力が５００Ｗ、６００Ｗ、７００Ｗ及び１０００Ｗの切り替え可能なもので、庫内容積が３０リットル、庫内底部から電波を放出し加熱する方式のものとした。

2.1 取説加熱試験（取扱い表示どおりの加熱試験）

1. （１） テスト方法
   取扱い表示どおりのレンジ出力、加熱時間により試料を加熱し、レンジ出力と加熱時間が複数表示されているものは、すべての条件で加熱を行った。
2. （２） テスト結果

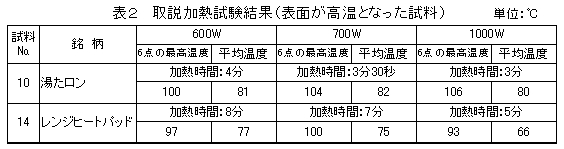

   全試料とも膨張、破裂等の異状はなかったが、表２のとおり、試料NO.10及び試料NO.14の表面温度が部分的に高温（１００℃）になるものがあった。

2.2　再加熱試験

1. （１） テスト方法
   試料が温かいうちに再び加熱したときの安全性を調査するため、「2.1取説加熱試験」と同様に加熱し、その後、表面温度が加熱により上昇した温度^※9の約１/２低下した後、再び「2.1取説加熱試験」と同様に加熱を行った。また、再加熱後に、レンジ庫内から取り出す際のテーブル等への落下を想定して破裂するかどうかを調査するため、落下試験（３０㎝の高さから木板上に落下させる。）を行った。
   1. ※９：上昇した温度とは、電子レンジによる加熱後の温度から加熱前の温度を差し引いた温度のこと。
2. （２） テスト結果
   異状のあったものは表３のとおりで、試料NO.５、試料NO.13及び試料NO.14に袋又はハードケースに膨張が見られ、また、試料NO.５、試料NO.10、試料NO.13、及び試料NO.14の表面温度が約１００℃に達し、中でも試料NO.10及び試料NO.14は１４０℃まで上昇した。
   なお、落下試験の結果は、すべて異状はなかった。

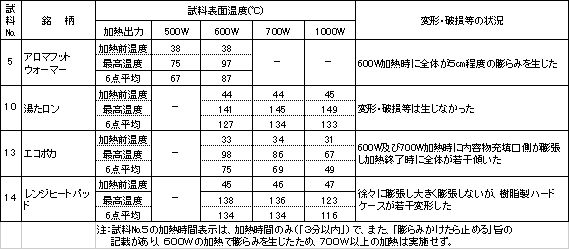

表３　再加熱試験結果（異状が生じた試料）

2.3 過剰出力による加熱試験

1. （１） テスト方法
   レンジの出力を誤って高いレンジ出力で使用した場合を想定して、レンジ出力７００Ｗ（単機能電子レンジの高い出力）及び１０００Ｗ（家庭用電子レンジの最高出力）で加熱を行った。
   なお、加熱時間は、各試料の取扱い表示における最長加熱時間とした。
2. （２） テスト結果
   膨張、破裂等の異状のあったものは表４のとおりであり、試料NO.５は、７００Ｗ加熱で約半分の部分が膨張し、１０００Ｗ加熱では高さ１０㎝程度まで大きく膨張した。試料NO.11は、１０００Ｗ加熱で大きく膨張後破裂し、破裂の衝撃によってレンジ扉が一瞬開き、内容物がレンジ庫外へ飛散した。また、そのときの内容物の温度は９９℃であった。
   試料NO.11の容器は、塩化ビニル樹脂製のソフトケース（厚さ２.７㎜）であり、ケースの強度が高いため内圧が高くなったものと思われる。
   なお、試料NO.10及び試料NO.14の表面温度は、１００℃を超えた。

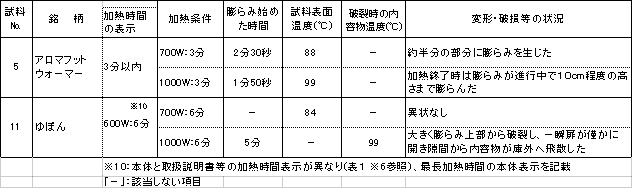

表４　過剰出力による加熱試験結果（異状が生じた試料）

2.4 連続加熱試験

1. （１） テスト方法
   取扱い表示に記載された各レンジ出力で、試料の破損又は破裂が確認されるまで加熱を続け、破損又は破裂までの時間と漏れた内容物又は試料内部の温度を測定した。
2. （２） テスト結果
   樹脂フィルム製袋のものは数分で破裂しジェルが漏れ出したが、最も短い試料NO.３は１分４２秒で破損した。
   ジェル状タイプの試料NO.１～試料NO.８は、破損の際に内容物のレンジ庫外への飛散はなく、また、レンジ扉下から庫外へ流れ出ることはなかった。
   試料NO.９及び試料NO.11は、大きく膨張後破裂し、破裂の衝撃でレンジ扉が一瞬開き、多量の内容物がレンジ庫外へ飛散した。試料NO.９の外袋は、内面をゴム引きした布製のもので、試料NO.11は塩化ビニル樹脂製ソフトケースであり、ともに強度が高く破裂時の圧力が高まったためと思われる。
   樹脂製ハードケースに入った試料（固形タイプ）は、破損に至る時間が１５分～２２分と長く、内容物のレンジ庫外への飛散はなかったが、液化し高温になった内容物がレンジ扉下の隙間からレンジ庫外へ多量に流れ出た。 なお、全体的には、取扱い表示の加熱時間が短い製品の方が、破損又は破裂に至る時間が短く、また、内容物の温度は、ジェル状タイプ及び液状タイプのものは約１００℃に、固形タイプのものは液化し２００℃に達し、最も温度の高い試料NO.14は、２５０℃になった。

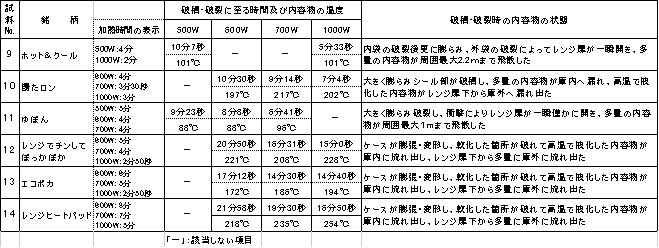

表５　連続加熱試験結果（内容物がレンジ庫外に漏れ出した試料）

2.5 内容物の成分分析

1. （１） テスト内容
   試料から内容物を採取し、赤外分光分析法により主成分を特定した。
2. （２） テスト結果
   ジェル状タイプの試料のうち、試料NO.１、試料NO.２、試料NO.４、試料NO.５及び試料NO.８は「ポリビニルアルコールと水」、試料NO.３、試料NO.６、試料NO.７及び試料NO.９は「カルボキシメチルセルロースナトリウムと水」であった。また、液状タイプの試料NO.11は「水」、固形タイプの試料NO.10及び試料NO.12～試料NO.14は、すべて「ポリエチレングリコール」であった。

2.6 表示内容の調査

1. （１）調査内容
   取扱い上の注意事項について、安全な使用に際して必要な内容が表示されているかを確認した。
2. （２）調査結果
   表示内容の調査結果は、表６のとおりであり、すべての項目が表示されていたものは試料NO.12のみで、試料NO.７及び試料NO.11は、「袋が膨張した場合、レンジ扉を直ぐに開かない」旨の表示以外は、表示されていた。

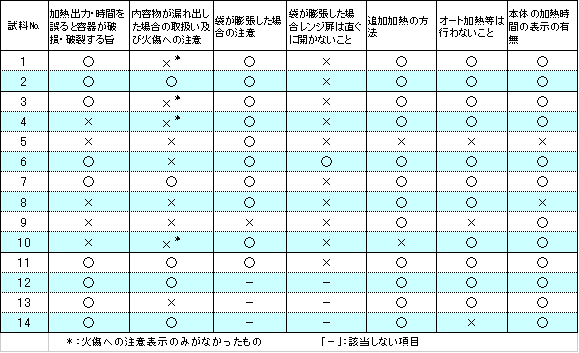

表６　加熱に係る表示内容調査結果
